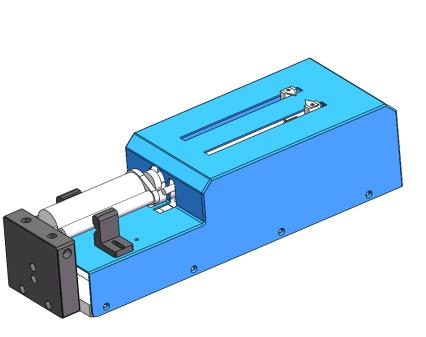

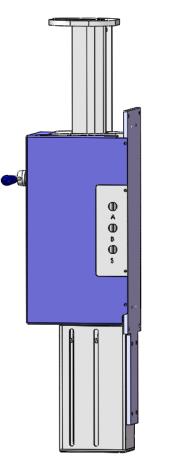

产品名称：WDF系列小型供料
WDF50 WDF490
n该供料只可输送490ml或者50ml料筒，分配比例分别为10：1、4:1、2:1、1:1。
n内部有磁栅尺和磁性开关，与我司控制器搭配使用，可准确实时监控液位变化过程，并且可以进行相应的速度调整和液位报警。
n490ml进气气压范围0.2-1 MPa/50ml进气气压范围0.2-0.7MPa，可处理胶水粘度0-10 0000 CPS。
490ml供料输入输出压力表
|
缸径 （mm） |
杆径 （mm） |
动作方向 |
受压面积 |
使用压力（Mpa） |
||||||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | ||||
| 32 |
12 |
OUT | 804 | 161 | 241 | 322 | 402 | 482 | 563 | 643 | 724 | 804 |
| IN | 691 | 138 | 207 | 276 | 346 | 415 | 484 | 553 | 622 | 691 | ||
50ml供料输入输出压力表
|
缸径 （mm） |
缸径 （mm） |
动作方向 |
受压面积 |
使用压力（Mpa） |
|||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.7 | ||||
|
32 |
12 |
OUT | 314 | 63 | 95 | 126 | 157 | 189 | 220 |
| IN | 270 | 54 | 81 | 108 | 135 | 162 | 189 | ||
注：理论输出压力＝输出压力*受压面积
